一體化凈水器

一體化凈水器集絮凝，沉淀，排污，反沖洗，集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本公司生產的JY型自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站（廠）。

1、設備概述

一體化凈水器集絮凝，沉淀，排污，反沖洗，集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本公司生產的JY型自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站（廠）。

本系列一體化凈水裝置，不僅使用范圍廣，處理效果好，出水水質優良，而且耗水量少，動力消耗省，占地閩籍小，節電，節水，節人工，可省去輔助機泵及設施的新型節能新產品。

二、適用范圍

1、適用于水濁度小于3000mg/L的各類江，河，湖，水庫等為水源的農村，城鎮，工礦企業的水廠，作為主要的凈水處理裝置。

2、對于低溫，低濁，有季節性藻類的湖泊水源，有其特殊的適應能力。

3、對高純水，飲料工業用水，鍋爐用水等作前置水處理的預處理設備。

4、用于各類工業循環水系統，可有效而大幅度的提高循環用水水質。

三、工作原理

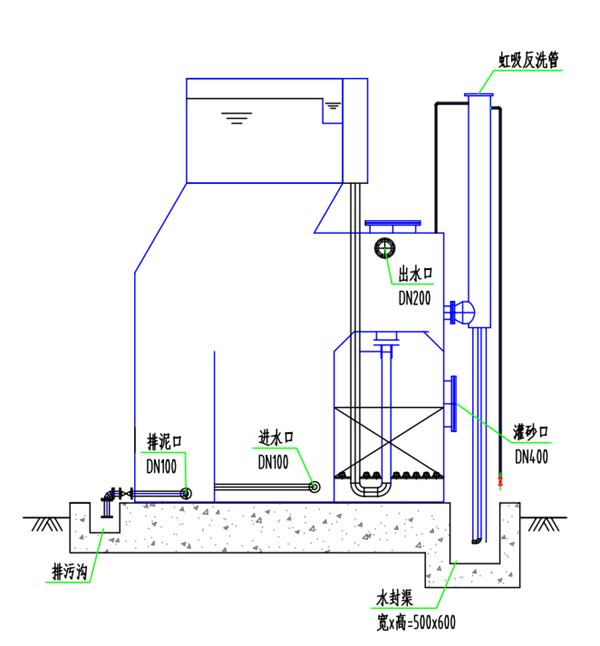

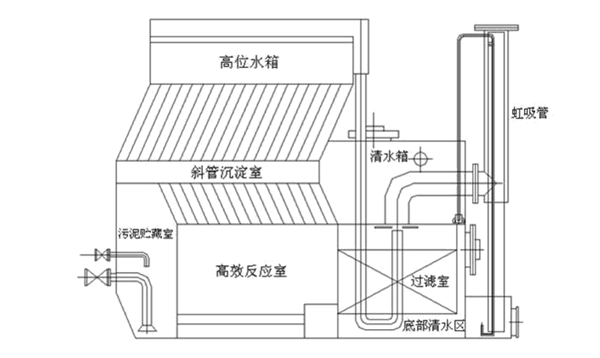

一體化凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜?，F分別介紹如下：

1、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。該凈水裝置則用攪拌機混和，不受水量變化而影響效果。

2、沉淀室：水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，經過梯形斜板沉淀室沉淀完成固液分離，沉淀下來的污泥排入泥斗。

3、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為布水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5-10分鐘。用途

一體化凈水器適用于江、河、湖、水庫等以地表水為水源的給水工程的水質凈水，中水回用、及煤礦尾礦水、洗煤水、浴池、游泳池、洗車場、造紙、印染、電鍍和其它工業廢水的水質凈化。

四、性能優點

1、一體化凈水設備除了對一級泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理。

2、高濃度的絮凝層，能使原水中的雜質顆粒，在其間得到充分的碰撞接觸，吸附的機率，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。

3、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。

4、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。

5、新穎的集水系統及最低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。

6、凈水系統自動化，既保證了凈水系統的高效過濾，(在原水濁度小于3000mg/L，濾后水濁度可保持在3 mg/L以下)又能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。

7、自耗水率低約在<5%左右，對節省有限的水資源起著積極的作用。

8、占地面積小，與一般凈水構筑物相比，可節省占地<50%以上，高度在4.10米左右，室內外均可安置。

9、便于擴建、改造、再用，便于搬遷或易地再用。

五、設計參數

1、適用原水濁度：≤3000mg/L。

2、適用原水溫度：常溫。

3、凈水出水濁度：≤3mg/L。

4、沉淀區設計表面負荷：7-8M/H·M。

5、過濾區設計濾速：8-10M/H。

6、濾池沖洗強度：14-16L/S·M。

7、沖洗歷時：t=4-6mim(可調)。

8、總停留時間：T總40-45mim。

9、進水壓力：≈0.06MPa。

六、性能優化

1、除了對一級泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水裝置操作管理。

2、高濃度的絮凝層，能使原水中的雜質顆粒，在其間得到充分的碰撞接觸，吸附的機率，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。

3、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。

4、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。

5、新穎的集水系統及最低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。

6、凈水系統自動化，既保證了凈水系統的高效過濾，(在原水濁度小于3000mg/L，濾后水濁度可保持在3 mg/L以下)又能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。

7、自耗水率低約在<5%左右，對節省有限的水資源起著積極的作用。

8、占地面積小，與一般凈水構筑物相比，可節省占地<50%以上，高度在4.10米左右，室內外均可安置。

9、便于擴建、改造、再用，便于搬遷或易地再用。

七、型號參數參考
